記錄儀以先進的CPU為核心，輔以大規模集成電路、大容量閃存、信號智能調理、基于SmartBus總線和高分辨率圖形液晶顯示器的新型智能無紙記錄儀，采用長壽命LED背光160×128單色液晶顯示器，支持4/8/16通道模擬通用輸入或2/4/8路模擬輸出和12路報警輸出，設定數據和記錄數據具有斷電保護功能，體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。

記錄儀

記錄器是將一個或多個隨時間變化的變量或另一個變量的過程轉換成可識別和可讀信號的儀器。它可以保存記錄的信號變化，以供分析和處理。記錄儀最大的特點是能自動記錄周期或非周期多路信號的慢變過程和瞬態電平變化過程。

根據輸入和輸出信號的類型，記錄儀可分為模塊-數、數-模、模-模、數-數字和其他形式， 它們的主電路根據輸出形式的不同而不同。當輸出是數字信號時，它的主電路是一個可以存儲數字信息的存儲電路，它可以隨時把數字信號送到磁帶機、打孔機或其他設備，或適當變換后用示波器觀察模擬波形，如數字存儲器和波形存儲器。當輸出為模擬信號時，記錄儀的主電路為無存儲功能的模擬放大驅動電路，必須用合適的記錄裝置和方法將信號立即記錄到紙上、只有在感光膠片或磁帶上才能存儲信息，以供進一步分析和處理，如各種記錄儀、光線記錄器、繪圖儀、磁帶記錄儀等。模擬電路主要有兩種類型，即直接放大驅動型，如記錄儀和自動平衡型，如繪圖儀或x-Y記錄儀。

記錄儀的主要技術指標是工作頻率、輸入信號的動態范圍、記錄線性度、分辨度、失真度、響應時間、進紙的準確性和穩定性。用作計算機外圍設備的磁帶驅動器也需要復雜的電路和機械裝置。

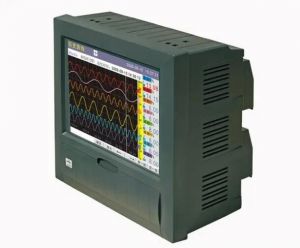

彩色無紙記錄儀基于32位嵌入式CPU，采用320×240彩色液晶屏；支持16路模擬通用輸入或8路模擬輸出和12路報警輸出；設定數據和記錄數據具有斷電保護功能；采用USB Host技術，提供USB總線接口，實現FAT16文件系統，支持USB 移動存儲的數據讀寫；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。

紙系列和無紙記錄儀系列。

憑借其獨特的熱敏打印記錄模式和先進的微處理器控制技術，紙記錄儀實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且易于操作。連續記錄和數字打印是可能的。儀器的每個通道可以直接選擇和接收多個熱電偶、熱電阻、電壓和電流信號，可用于測量信號的數字顯示趨勢記錄和數字記錄，可同時在自己打印的100 mm寬的紙網格上記錄刻度值、時間和每個信號的曲線，并在每個通道的軌道旁邊打印通道號。可以通過鍵盤設置測量信號的類型、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度和時間等參數，并保護設定的參數。廣泛應用于醫藥、石油、化工、冶金、電力等行業和科研單位。

溫度范圍-溫度精度為30°C～70°C 0.3°C（20攝氏度~50攝氏度）±0.5°C其余范圍

溫度分辨率0.1°C/°F

濕度范圍0%~100%RH

濕度精度±3%RH

濕度分辨率1%RH

數據存儲容量10918[A型]，21840[B型]，18萬[C型]，36萬[D型]組

報警設置溫度和濕度上下限報警

刷新速率2、5、10、30、60、255秒

記錄采樣間隔可在2秒到24小時之間調節

延遲啟動1~120秒

開始模式立即開始/延時開始/定時開始

直到結束模式已滿/先進先出/定點存儲/定時結束

定時啟動/隨時結束，隨時打開，隨時結束

通信接口RS232

電池型號3.6V鋰電池2節

電池壽命，一年使用時間（刷新頻率10秒）

時鐘電池CR2032

外接電源7~24V DC，智能極性識別

存儲環境-50攝氏度~90攝氏度

外形尺寸為121×115×30毫米

重量250g

有紙記錄儀

記得在70、80年代采用比率表和國產動圈式儀器測量溫度，手動記錄熱控?cái)?shù)據后來采用了上海第一自動化儀表廠生產的氣動壓力、電動紙記錄儀，每天上班都會做一次巡視檢查，給記錄儀加紅紙、藍色墨水，墨水瓶里插了一根軟塑料管，和指針連在一起畫線紅藍手很不舒服，后來又設計了一個裝有墨水的錄音筆。有2、4、6個通道，記錄紙存檔，整體成本高。

無紙記錄儀

隨著計算機軟件技術的發展，出現了磁盤無紙記錄儀，這幾年發展很快、應用廣泛、功能強大、在電力行業有很多應用。有4、6、8、16、24、48等通道安裝在儀表板上，性能穩定。但有一點是所有的信號線都必須連接到儀表盤上，應用場合有限。

公交車無紙記錄儀

隨著計算機硬件、軟件技術的發展，組態軟件的普及，通信協議標準的制定，RS485通信總線的應用。觸摸屏平板電腦的出現使得系統架構多樣化。

通信總線形式的新一代無紙記錄儀

由于觸摸屏平板電腦的快速發展，硬件廠商精心設計的嵌入式硬件技術，微軟的WINCE操作系統和多彩的液晶觸摸屏，保證了系統本身的可靠性，快速形成了高性能的人機界面。

操作系統采用WINCE、安裝嵌入式組態軟件包，自由編輯組態軟件，實現應用功能。工藝流程的配置和趨勢圖、棒圖、報表、歷史記錄等。系統可以帶電插拔，不需要硬盤、抗振動，系統不會死機，提高自動化系統的穩定性。由于最新的液晶和觸摸技術，產品的檔次有了很大的提高。該系統憑借其強大的以太網通信功能復雜的曲線功能美觀的人機界面和各種報表功能得到了廣泛的應用。如廈門宇電AI-2000W現場總線無紙記錄儀已成功應用于電爐、化纖、醫院空調系統。用作終端顯示操作員。下掛2、4、8、16、32、64、100個顯示控制儀器、采集模塊。在電氣測量?jī)x器中，常見的高精度功率分析儀往往具有無紙記錄儀的功能。

系統

◇采用最新大規模集成電路，精心設計國際名廠元器件；◇采用高速、高性能32位ARM微處理器，圖像響應時間小于0.2秒鐘，可以同時檢測12個信號、記錄、顯示和報警；◇5.7寸進口SHARP320X240點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節；◇全隔離通用輸入，無需跳線即可輸入多種信號，可通過軟件配置；

新型開關電源，可在85VAC~265VAC范圍內正常工作；

◇集成硬件實時時鐘，斷電時時鐘能準確運行；

◇為變送器提供24VDC隔離配電；

◇全鋁密封外殼和內部屏蔽板保證儀器在惡劣環境下正常工作；

◇大容量閃存芯片存儲歷史數據，斷電也不會丟失數據；

◇12路繼電器報警輸出。

信號 ◇可以輸入各種標準信號，F(xiàn)r、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2

◇信號0的滿量程精度.2%

通道之間完全隔離

可以提供隔離配電

◇提供標準4-20mA輸出

記錄儀測量范圍：

S（50~ 1700℃），T（200~ 350℃），B（0~ 1800℃），K（150~ 1300℃），N（0~ 1300℃），E（0～+800℃），J（0~ 1000℃），

Cu50（50~ 150℃），G（50~ 150℃）

Pt100（200~600℃），BA1（200~600℃），BA2（200~600℃）

電流信號、電壓信號、線性電阻和線性毫伏輸入：9999 ~ 9999由用戶自定義

軟件

◇中文菜單組態、顯示工程物料編號和工程單位。軟件密碼鎖確保用戶配置安全；

◇工程量顯示值范圍寬，可顯示5位數字：9999~19999；

◇報警顯示，同時顯示各通道的下限值和下限值、下限、上限、上上限報警。您可以記錄最新的15條報警信息；

◇支持流量累積功能；

◇4組溫度壓力補償，支持補償信號輸入、常量可選，提供多種補償模式，如過熱蒸汽飽和蒸汽、壓力補償?shù)瘸Ｒ娧a(bǔ)償模式；

◇支持真空科學計數法顯示；

◇曲線送紙模式可設置為水平或垂直；◇每4組曲線顯示可自由組合，曲線顏色可自定義；

內置GB2312二級漢字庫（6500漢字）

◇全新T6輸入法，操作簡單。支持漢字?jǐn)?shù)字的拼音輸入、英文、特殊符號、選擇上下等輸入，采用國際標準編碼，解決特殊單位和漢字標簽號的輸入問題；

◇漢字位號、單位用戶自定義組合輸入。

通訊

標準串行通信接口：RS-485和RS-232C；

支持標準Modbus RTU通信協議和標準Modbus TCP通信協議，提供百分比等多種數據類型、工程量、累計數量等，除了支持童鳴儀器公司的數據管理軟件ScanX外，還支持iFIX、組態王、MCGS、PCAuto等流行的專業配置軟件，無需專門驅動；

◇使用USB2.0接口轉儲和備份歷史，支持256M m、512M、1G優盤；

支持FAT16/FAT32文件系統類型，Windows可以識別歷史文件；

◇外置微型打印機可以手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印需求。

智能數據記錄儀的特點（國家專利產品）

1、這臺錄音機外觀美觀大方、手持/壁掛/坐立三用、USB接口、性能可靠、性價比高、可循環使用、斷電數據不會丟失。

2、主要功能：可以24小時自動跟蹤記錄物流運輸、實驗室、生產車間、食品藥品庫房、機房、加熱設備、電力等環境參數的變化，時鐘顯示在線、參數數據值，實現超限液晶揚聲器顯示和聲音報警功能。3、立即啟動/定時啟動/手動啟動，多種啟動模式選擇；是目前市場上唯一一款具有獨家手動啟動和啟動功能的數據記錄儀，達到了國內乃至世界的領先地位。

4、摒棄傳統RS-232數據接口，采用穩定的USB通信接口：

①數據導出方便，直接用筆記本移動連接導出，不用去辦公室的桌面分析數據；

②你不 t無需擔心新配備的桌面是否有串口，只需插入U(xiǎn)SB口，雙擊軟件儀器即可自動連接、自動下載保存數據，操作更方便；

③獨特的USB供電設計，即使內部電池沒電也能正常下載數據；

5、可以設置延時報警功能，超標不會立即報警，方便工作，避免噪音對于冷庫除霜時間和貨物進出冷庫特別有用。

6、存儲時間長：每15分鐘記錄一次數據，記錄最多可保存5分鐘.7個月（標配型）可訂制擴容型。

7、整機電路采用低功耗處理，內置大容量鋰電池供電；比如刷新間隔大于10秒，記錄間隔大于10秒電池的使用壽命超過三年（除了蜂鳴器報警功耗）

8、此外，它還具有內置鋰電池和外接電源的雙電源切換功能在外接DC電源適配器的情況下，內置鋰電池不需要供電，所以電力不會流失。

醫藥行業：藥品車間、倉庫、藥房環境溫度的觀察記錄等。

食品行業：食品車間、倉庫等環境溫度的觀測記錄。

電子行業：電子車間、潔凈環境、機房等環境溫度的觀測記錄。

農業研究：植物生長環境溫度記錄。

其他需要觀察和記錄環境溫度的場合

溫濕度測量是現代測量中一個新興的領域，尤其是濕度的測量正在不斷進步。經歷了長度法、干濕法的過程一直持續到今天美國的電學測量使?jié)穸葴y(cè)量技術日趨成熟。今天，由于我們已經不再滿足于對溫濕度的測量，特別是一些場所的監測，直接要求實時記錄整個過程中的溫濕度變化，并根據這些變化來判定儲存和運輸?shù)陌踩?，這就導致了一種新的溫濕度測量?jī)x器——溫濕度記錄儀的誕生。溫度和濕度記錄器測量溫度和濕度參數，并按照預定的時間間隔將它們存儲在內部存儲器中完成記錄功能后，將其連接到PC，使用自適應軟件提取存儲的數據，并根據其值進行計算、用于時間分析的儀器。使用該儀器可以確定儲存和運輸過程、在實驗過程及其他相關過程中，沒有發生危及產品安全的事件。食品儲運：

因?yàn)槭称穬?chǔ)運的時間不是一個短期的問題，食品保存中的相對平衡濕度是保證食品安全的重要指標，直接影響菌落的生長。例如：當平衡相對濕度為95%RH至91%在相對濕度范圍內，沙門氏菌很容易繁殖、波林特菌、乳酸菌、霉菌和酵母菌。而且食物的儲存期也和溫度有關、平衡相對濕度，平衡相對濕度值為81%RH蛋糕在27℃下的保質期為14天、如果平衡相對濕度在21℃升高到85℃持續24天%RH，這些指標在27℃下將減少到8天、21℃時12天。吸濕物質的平衡和相對濕度起著決定性的作用。平衡相對濕度定義為從周圍空氣中獲得的濕度值，空氣中的物質和水不發生交換。這個定義很明確為了成功地儲存和維護這些產品，必須仔細規定對環境氣候和包裝的控制。同時，許多食物如果保存得太干燥，味道會變壞。鑒于這種情況，需要實時記錄溫度和濕度的變化，以確保食品能夠進入消費者 嘴巴安全。博物館文物、檔案管理：

這是溫濕度產品的另一大應用領域，記錄儀是其中非常有特色的產品。檔案的紙張?jiān)谶m宜的溫度和濕度條件下可以長期保存，而一旦溫度和濕度條件被破壞，紙張就會變脆，重要資料就會消失有必要在檔案中記錄溫度和濕度，可以防止惡性事故的發生。使用溫濕度記錄儀會簡化溫濕度記錄的工作，節省文物保存的成本，并且使這項工作科學化，不受太多人為因素的干擾。同時，由于微探針的使用，在保證對藝術品文物，包括其顏色損害最小的前提下，、形狀不受損毀。

建材實驗：

在建筑材料特別是混凝土的干燥過程中，應注意其干燥趨勢，這是評價產品的指標之一，也為施工方提供可靠的數據。溫濕度記錄儀的應用可以將這些數據記錄下來，提供給建材研究者，為施工提供有益的幫助。尤其是在軍事建筑中，時間就是生命準確把握混凝土的干燥時間是第一敵人，為戰場有效提供有生力量提供了保障。

農業和畜牧業的應用：

農牧業生產，特別是一些經濟作物的生產，要詳細記錄其苗期的溫濕度值。
